La aparición de nuevas cargas de elevada demanda, junto con la coexistencia de sistemas fotovoltaicos, climatización y otros consumos simultáneos, hace necesario disponer de herramientas capaces de aportar visibilidad energética y supervisión continua de la instalación.
La submedición energética adquiere así un papel técnico cada vez más relevante. Más allá de la contabilización del consumo total, las instalaciones requieren conocer cómo se distribuye la energía en determinados circuitos o cargas específicas para optimizar la potencia disponible, detectar desviaciones y mejorar la operación global del sistema.

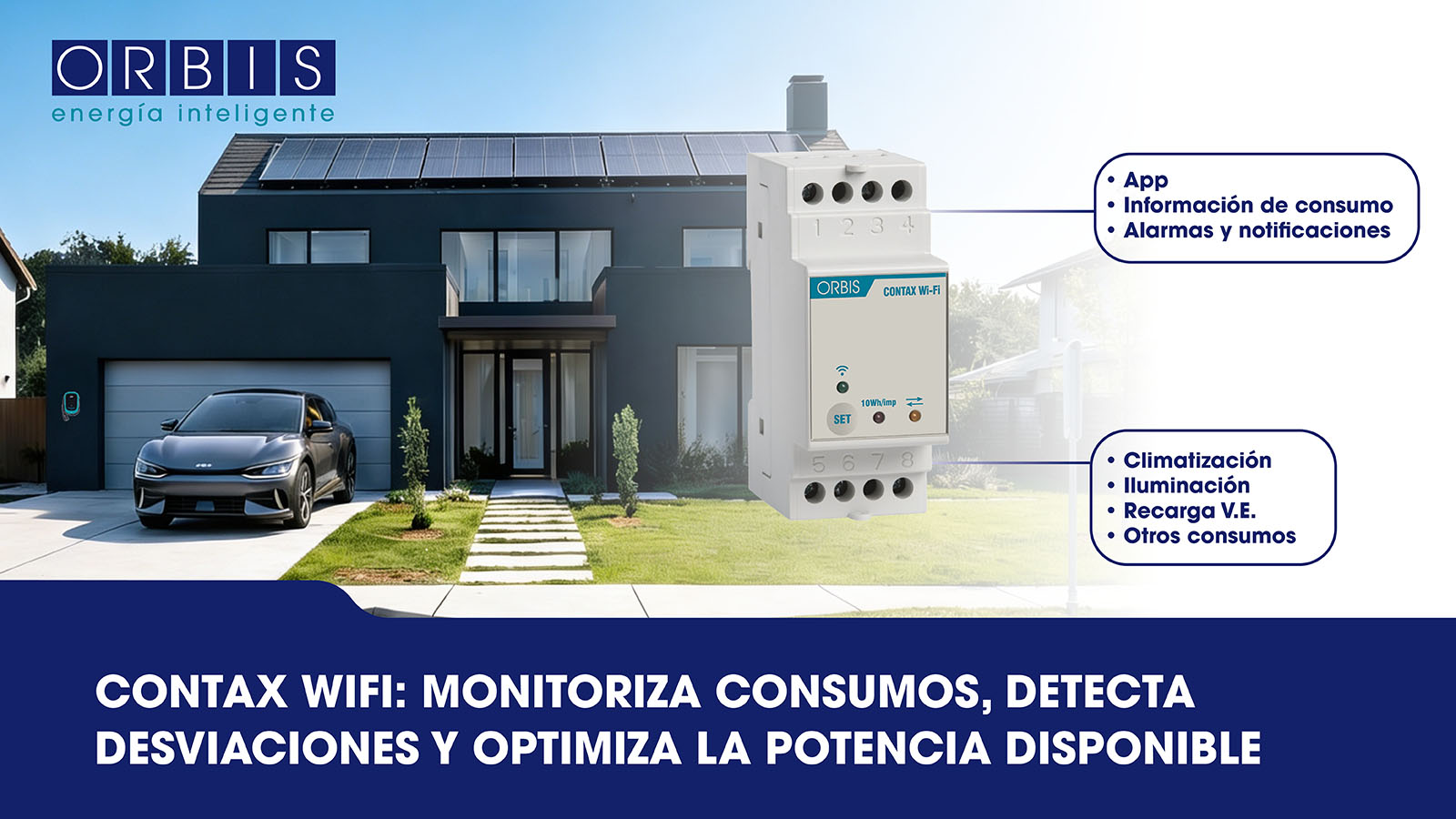

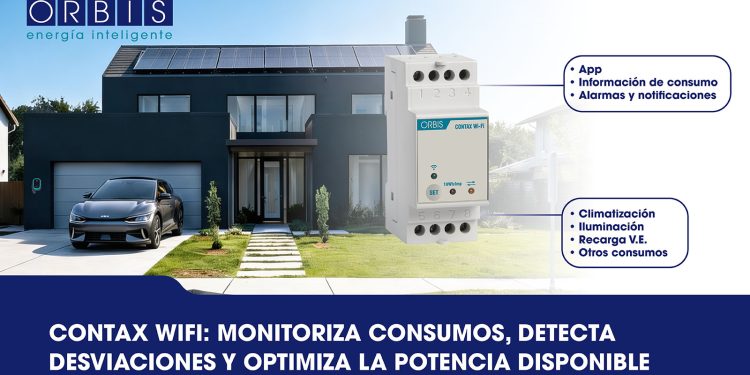

Para responder a esta necesidad, ORBIS dispone de CONTAX WIFI, un contador monofásico de energía para carril DIN diseñado para aplicaciones de monitorización energética en sistemas monofásicos hasta 40 A de medida directa.
Supervisión energética en tiempo real
CONTAX WIFI permite monitorizar parámetros eléctricos fundamentales de la instalación:
- Energía activa consumida
- Potencia instantánea
- Tensión
La información puede consultarse de forma remota mediante aplicación móvil para dispositivos iOS y Android, utilizando conectividad Wi-Fi integrada. El dispositivo incorpora además comunicación Bluetooth BLE 5.0 para facilitar la puesta en marcha y configuración local.
Desde el punto de vista de ingeniería de instalación, disponer de estos datos en tiempo real permite:
- Evaluar el comportamiento energético de la instalación.
- Analizar curvas de carga y hábitos de consumo.
- Detectar sobrecargas o desviaciones.
- Supervisar circuitos vinculados a recarga de vehículo eléctrico.
- Mejorar la gestión de potencia disponible.
Aplicación en instalaciones con recarga de VE
En instalaciones residenciales y terciarias con cargadores de vehículo eléctrico, la supervisión energética se convierte en un elemento especialmente relevante debido a la elevada demanda que puede introducir la recarga sobre la instalación existente.
CONTAX WIFI incorpora funcionalidades de submetering que complementan la familia CONTAX de ORBIS, permitiendo monitorizar consumos parciales y obtener una visión precisa del consumo asociado a cargas, áreas o líneas específicas de una instalación. Esta capacidad facilita la supervisión y optimización energética de la infraestructura, mientras que los datos registrados pueden consultarse de forma sencilla vía Wi-Fi mediante el software específico de ORBIS.
Una de las ventajas más destacadas de CONTAX WIFI es su capacidad para comunicar de forma inalámbrica la información energética de la instalación a los cargadores de vehículo eléctrico compatibles. De este modo, CONTAX WIFI puede sustituir la necesidad de instalar un transformador de medida con cableado de comunicación dedicado entre el cuadro general y el cargador, simplificando notablemente la ejecución de la instalación.
Gracias a la conectividad Wi-Fi, el cargador recibe en tiempo real los datos de consumo de la vivienda y puede modular automáticamente la potencia de recarga en función de la energía disponible. Esta solución resulta especialmente interesante en viviendas y edificios donde la instalación de cableado adicional entre el cuadro eléctrico principal y el punto de recarga puede ser compleja, costosa o incluso inviable.
Además de sus funciones de monitorización y submedición energética, CONTAX WIFI amplía sus capacidades de integración dentro del ecosistema ORBIS al poder actuar como medidor de acometida para la gama de cargadores VIARIS. Esta funcionalidad permite gestionar de forma eficiente la energía disponible en la instalación, optimizando el funcionamiento de los puntos de recarga y contribuyendo a una mejor distribución de la potencia. El firmware necesario para esta integración ya está desarrollado, mientras que la configuración de la conectividad Wi-Fi se realiza mediante un software específico desarrollado por ORBIS.
El equipo resulta especialmente adecuado para aplicaciones como:
- Viviendas unifamiliares con punto de recarga.
- Comunidades de propietarios.
- Oficinas y pequeños edificios terciarios.
- Locales comerciales.
- Instalaciones con generación fotovoltaica.
- Circuitos eléctricos que requieran seguimiento energético específico.
Además de la visualización instantánea de consumos, el sistema permite registrar históricos energéticos y consultar tendencias horarias, diarias y mensuales mediante gráficas interactivas.
Alarmas y control operativo
CONTAX WIFI incorpora funciones de supervisión orientadas al control operativo de la instalación. A través de la aplicación móvil es posible configurar alarmas y notificaciones cuando determinados valores de potencia o consumo superan los umbrales definidos por el usuario. El dispositivo integra igualmente una función de bloqueo de operación local que permite restringir la manipulación del equipo exclusivamente desde la aplicación, aumentando el control sobre la instalación.
Características técnicas
El contador dispone de formato compacto de dos módulos DIN y alimentación a 230 Vac ±10 %, con funcionamiento a 50/60 Hz. La medida es directa hasta 40 A y cuenta con precisión Clase 1 según EN 62053-21. Entre sus principales especificaciones destacan:
- Comunicación Wi-Fi 2,4 GHz IEEE 802.11 b/g/n.
- Comunicación Bluetooth BLE 5.0.
- Salida de impulsos para telemedida remota.
- Protección IP51 frontal e IP20 en el resto de la envolvente.
- Temperatura de funcionamiento entre -10 °C y 45 °C.
- Configuración mediante botón frontal “SET”.
- Señalización mediante tres LEDs de estado.
